产品概述
犀牛派 X1 (Rhino Pi-X1) 是一款基于 Qualcomm® QCS8550 平台的高性能嵌入式计算设备，专为边缘人工智能、工业物联网和智能计算终端设计。
Rhino Pi-X1 搭载 Qualcomm® QCS8550 SoC，采用 1+2+3 三丛集架构 (1× Kryo Prime @ 3.2GHz，2× Kryo Gold @ 2.8GHz，3× Kryo Silver @ 2.0GHz)，兼顾强劲性能与低功耗。内置 Adreno 740 GPU 与高效 AI 加速引擎，AI 算力高达 48 TOPS（INT8），具备卓越的多媒体处理与 AI 推理能力。
X1 支持 4K/8K 视频编解码、多路 CSI 摄像头接口、HDMI 输入输出 以及 Wi-Fi 7 / Bluetooth 5.3 无线连接，提供全面的接口拓展，包括 USB 3.0、CAN、SPI、I2C、PWM、UART、LAN/WAN 等。系统运行 AidLux 融合系统 (Android 13 + Ubuntu 22.04) 或 Ubuntu 22.04，为 AI 应用开发与边缘计算部署提供灵活支持。
产品规格
| 项目 | 参数详情 |
|---|---|
| 平台 | Qualcomm® QCS8550 |
| AI性能 | ~48 TOPS INT8 |
| OS | Ubuntu22.04 |
| CPU | 1x Kryo Prime 3.2 GHz + 2x Kryo Gold 2.8 GHz + 3x Kryo Silver 2.0 GHz |
| GPU | Adreno 740 |
| 运行内存 | 16GB LPDDR5X |
| 存储 | 128GB |
| 视频编解码 | Decode: 4K@240fps or 8K@60fps H.264/H.265Encode: 4K@120fps or 8K@30fps H.264/H.265 |
| Camera | x3 |
| HDMI | HDMI OUT X1, HDMI IN x1, 支持HDMI1.4，支持1080P@60Hz, 支持4K@30Hz |
| 无线连接 | Wi-Fi7:802.11be, 2.4G/5G/6G HZ DBS, 2*2 MIMOBT:5.3 |
| USB | USB-A 3.0:x4, USB3.0 Type-C:x1, 支持DP1.4 |
| 音频 | Line in, 3.5mm Interface; Line out, 3.5mm Interface |
| 网络接口 | LAN * 3，WAN * 1 |
| RTC | x1, CR2032(225mAh) |
| 电源 | DC12V 5A |
| 工作温度 | -20℃ ~ +60℃ |
| 外形尺寸 | 125x110x35.5mm |
| 其他接口 | 40PIN连接器，MIPI—DSI |

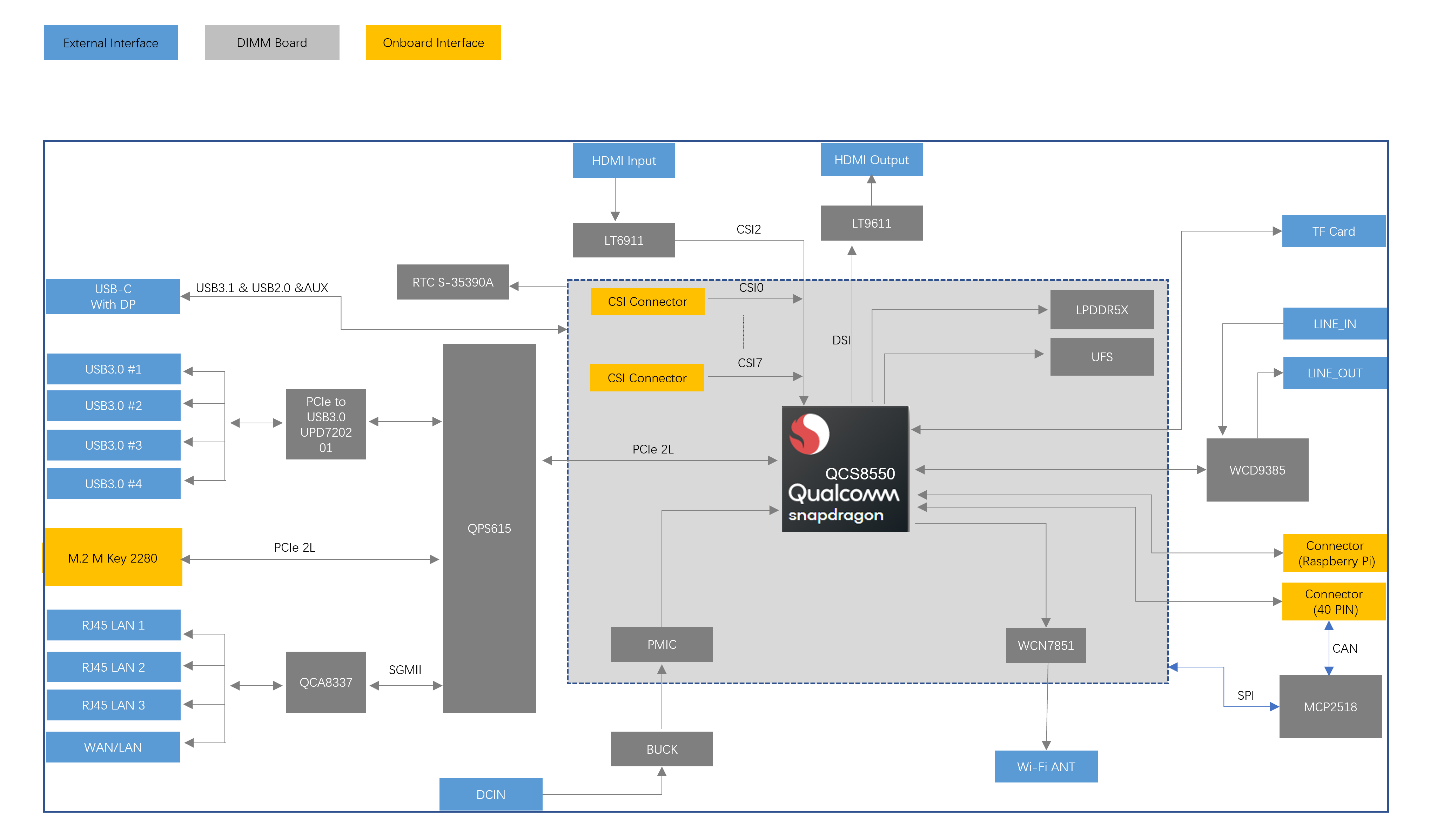

系统框图

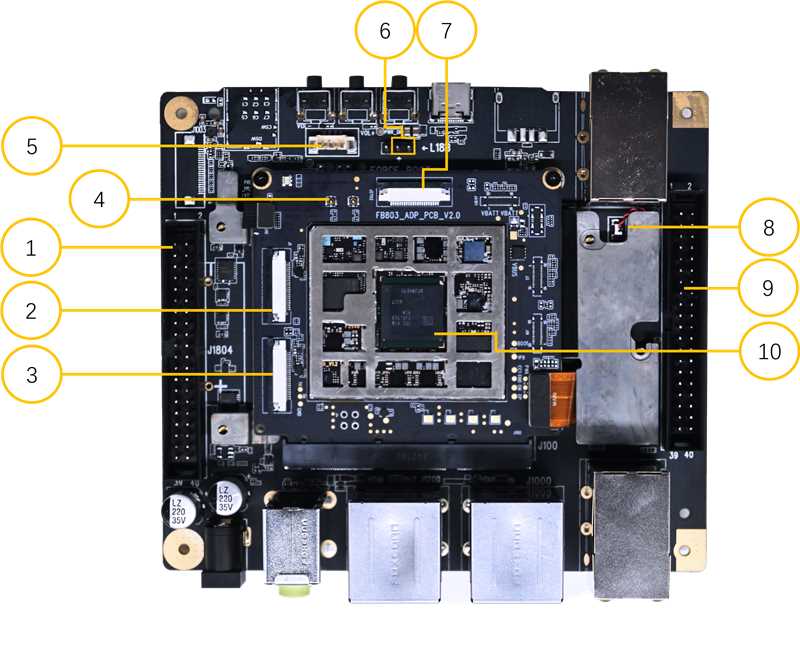

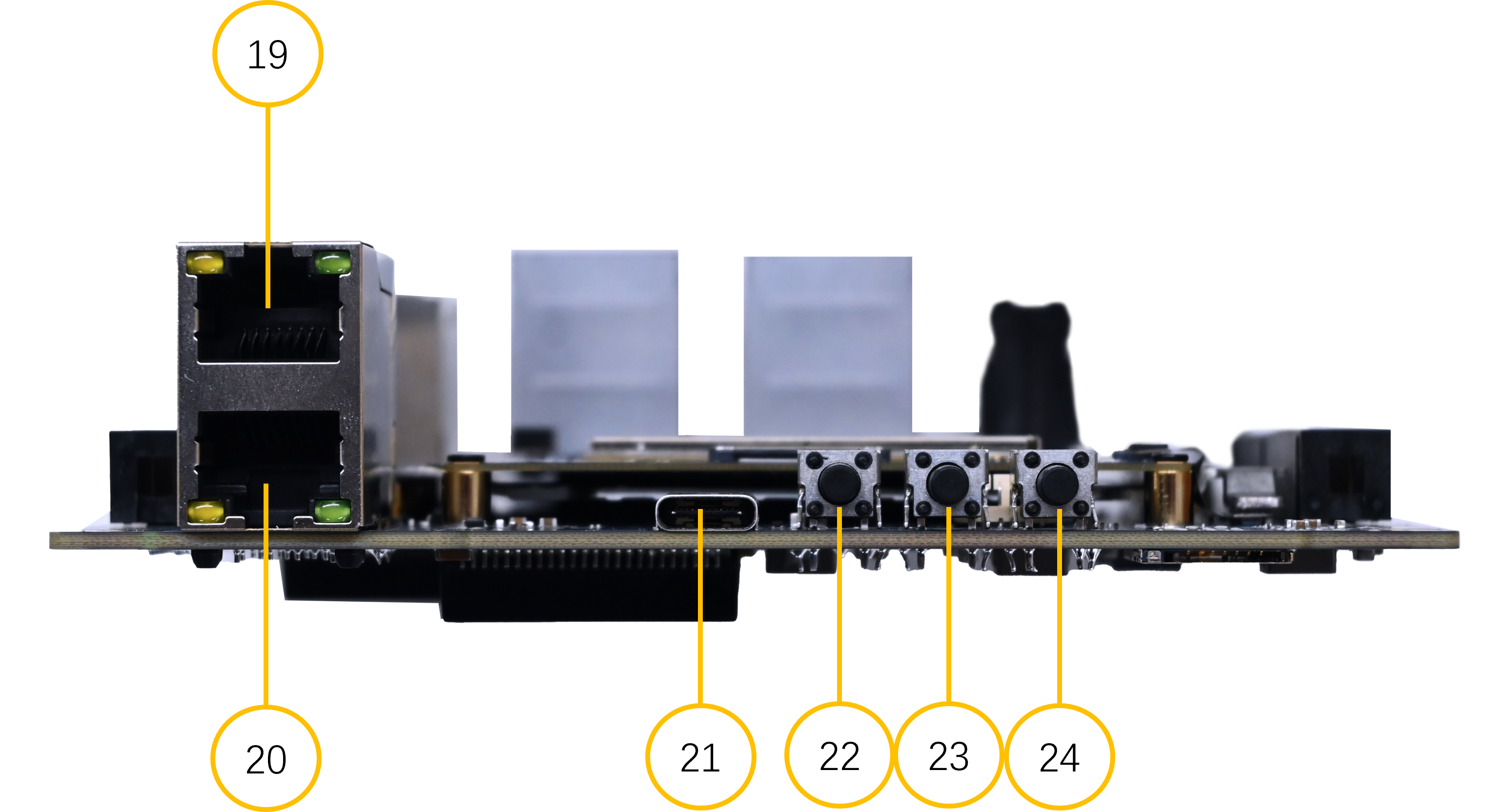

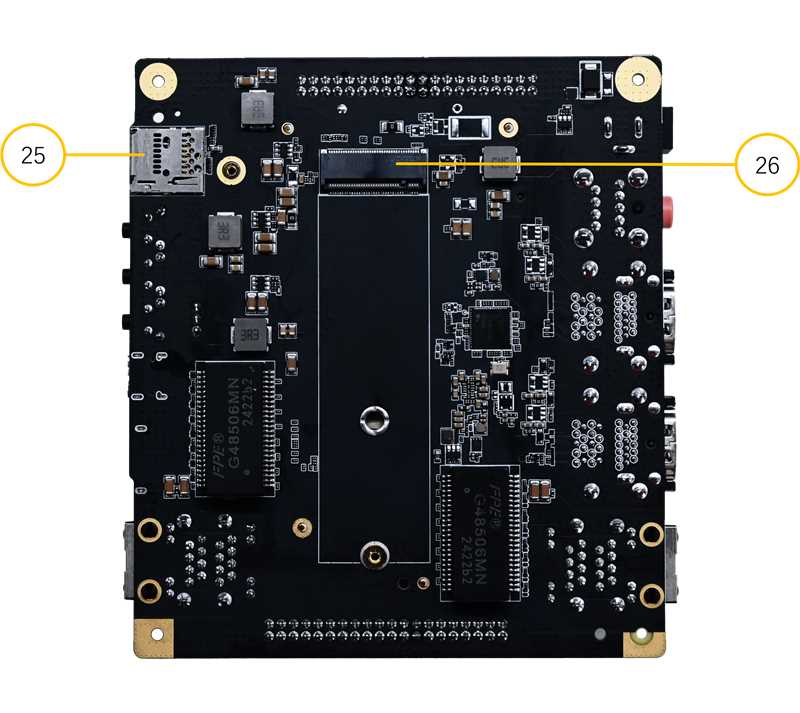

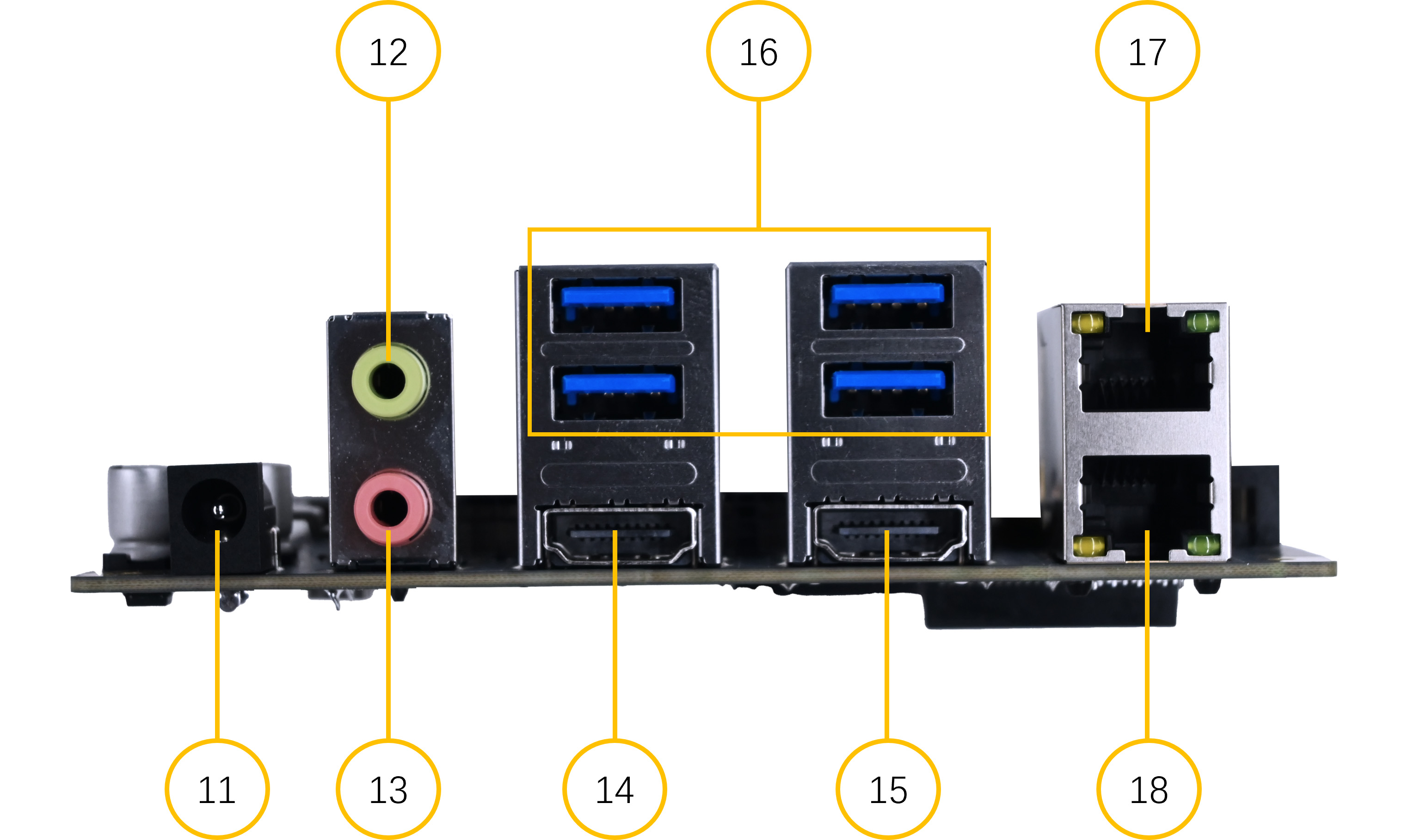

开发版资源标号图
接口说明
| 接口序号 | 接口名称 | 功能描述 |
|---|---|---|
| 1 | 40 PIN 3.3V GPIO | 定义同树莓派 40 PIN 功能接口 |
| 2/3/7 | 摄像头接口 | MIPI CSI DPHY 4lane 接口，定义同树莓派，可对接3路Camera |
| 4 | WIFI/BT 天线 | WIFI/BT天线接口，Ipex 4代，适配Wi-Fi7及BT5.3 |
| 5 | 风扇接口 | 5V 风扇驱动接口，保障设备高温环境下稳定运行 |
| 6 | EDL 接口 | 强制下载设置接口（紧急情况下使用） |
| 8 | RTC 电池接口 | RTC 电池接口，适配CR2032(225mAh)电池 |
| 9 | 40 PIN 1.8V GPIO | 40 PIN 1.8V GPIO扩展接口，支持外设扩展 |
| 10 | QCS8550 核心板 | QCS8550 核心板，为设备运算提供核心支撑 |
| 11 | DC_IN | 设备电源输入，电压范围：12V，典型值12V@5A |
| 12 | LINE OUT | 音频输出，3.5mm接口 |
| 13 | LINE IN | 音频输入，3.5mm接口 |
| 14 | HDMI_OUT | HDMI信号输出, 分辨率/帧率 : 2K/120fps，支持HDMI1.4协议 |
| 15 | HDMI_IN | HDMI信号输入，分辨率/帧率: 2K/30fps，支持HDMI1.4协议 |
| 16 | USB3.0 | 4 路 USB3.0 接口，可对接外设及数据传输 |
| 17 | WAN | RJ45 网口，可连接互联网 |
| 18-20 | LAN | RJ45 网口，共3路，用于局域网连接 |
| 21 | TYPE-C | USB TYPE-C接口，支持USB3.0及DP1.4协议 |
| 22 | POWER | 开机键 |
| 23 | Volume + | 音量增加键 |
| 24 | Volume - | 音量减小键 |
| 25 | TF 卡接口 | Micro SD 卡槽，支持存储扩展 |
| 26 | M.2 接口 | M.2 M Key 2280 接口，可扩展存储或其他功能模块 |
