STM32F107VCT6 开发环境配置详细操作手册

一、文档说明​

本文档针对 STM32F107VCT6 开发板，详细讲解基于 STM32CubeIDE 1.18.1 和 STM32CubeMX 6.14.1 的开发环境搭建步骤，包含工具安装、开发板硬件连接、调试器配置等核心内容，确保开发环境可稳定运行并支持 ETH/CAN/串口调试功能。

二、软硬件环境准备​

2.1 软件工具清单​

工具名称版本号下载地址（官方）用途说明
STM32CubeMX6.14.1https://www.st.com/en/development-tools/stm32cubemx.html外设配置、工程代码生成
STM32CubeIDE1.18.1https://www.st.com/en/development-tools/stm32cubeide.html代码编辑、编译、调试
ST-Link/V2 驱动最新版https://www.st.com/en/development-tools/stsw-link009.htmlARM 仿真器（JTAG）驱动
串口调试助手任意版本第三方工具（如串口助手、SecureCRT）查看 UART 调试日志

2.2 硬件清单​

  • STM32F107VCT6 开发板 ×1
  • ARM 仿真器（支持 JTAG 协议）×1
  • 以太网网线 ×1（连接 RJ45 接口与路由器/电脑）
  • USB 转串口模块 ×1（若开发板无内置串口）
  • DC 电源适配器（5V/12V，匹配开发板 DC 接口）×1
  • CAN 模块（如 TJA1050 模块）×1（可选，用于 CAN 功能测试）
  • 杜邦线若干（用于外设连接）

三、STM32 工具安装配置​

3.1 STM32CubeMX 安装​

  1. 下载安装包：
    • 从官方地址下载对应系统（Windows/Linux）的 STM32CubeMX 6.14.1 安装包；
    • 双击安装包，按向导完成安装，建议安装路径选择非中文目录（如 D:\ST\STM32CubeMX）。
  2. 安装固件库：
    • 打开 STM32CubeMX，点击主界面 Help -> Manage embedded software packages；
    • 在弹出窗口中，展开 STM32F1 Series，勾选 STM32Cube FW_F1 V1.8.5（或最新兼容版本）；
    • 点击 Install Now，等待固件库下载并安装完成。
  3. 验证安装：
    • 重启 STM32CubeMX，在 New Project 中可选择 STM32F107VCT6 芯片，说明安装成功。

3.2 STM32CubeIDE 安装​

  1. 下载与安装：
    • 下载 STM32CubeIDE 1.18.1 安装包（含 JRE 运行环境）；
    • 运行安装程序，接受许可协议，选择安装路径（如 D:\ST\STM32CubeIDE_1.18.1）；
    • 安装完成后，启动 STM32CubeIDE，首次启动会提示选择工作空间（建议非中文路径）。
  2. 配置编译器：
    • 打开 STM32CubeIDE，点击 Window -> Preferences；
    • 展开 STM32Cube -> Toolchains，确认 GCC 编译器路径正确（默认已配置）；
    • 点击 Apply and Close 保存配置。

3.3 ARM 仿真器驱动安装​

  1. 将 ARM 仿真器通过 USB 连接到电脑；
  2. 电脑自动识别硬件，若未自动安装驱动，手动安装 ST-Link/V2 驱动；
  3. 验证驱动：右键 此电脑 -> 管理 -> 设备管理器，查看 端口 或 调试器 列表中是否有 ARM 仿真器设备（无黄色感叹号即正常）。

四、开发板硬件连接​

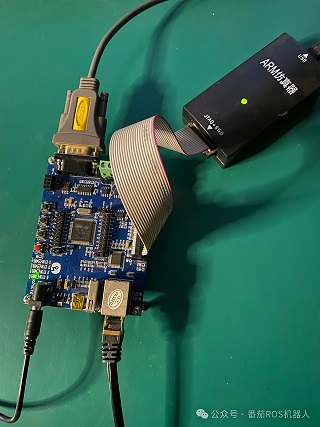

开发板连接

4.1 核心连接步骤​

  1. 供电连接：
    • 将 DC 电源适配器输出端插入开发板 DC 接口；
    • 确认电源电压匹配（如 5V/12V），打开开发板电源开关，电源指示灯亮起即供电正常。
  2. 调试器连接（JTAG）：
    • 将 ARM 仿真器的 JTAG 接口与开发板 JTAG 接口对齐（注意引脚定义，通常有防呆设计）；
    • 仿真器另一端通过 USB 连接到电脑，完成调试链路搭建。
  3. 以太网连接：
    • 将网线一端插入开发板 RJ45 接口，另一端连接路由器 LAN 口或电脑网口；
    • 连接后，RJ45 接口的 LINK 指示灯亮起（常亮），数据指示灯（闪烁）表示链路正常。
  4. 串口调试连接：
    • 若开发板有内置 USB 转串口：直接用 USB 线连接开发板 USB 串口与电脑；
    • 若为外置串口：用杜邦线连接 USB 转串口模块与开发板 UART 接口（TX-RX、RX-TX、GND-GND）；
    • 串口工具配置：波特率 115200、数据位 8、停止位 1、校验位 None、无流控。
  5. CAN 模块连接（可选）：
    • 将 CAN 模块的 CAN_H/CAN_L 引脚与开发板 CAN 接口对应连接；
    • CAN 模块供电（3.3V/5V，匹配开发板电平），并接 120Ω 终端电阻（仅两端节点需要）。

4.2 连接验证​

硬件模块验证方式正常状态
供电查看电源指示灯常亮
JTAG 调试器设备管理器查看仿真器设备无黄色感叹号，识别为 ARM 调试器
以太网查看 RJ45 指示灯LINK 灯常亮，DATA 灯按需闪烁
串口串口工具打开对应端口，发送 AT 指令（若支持）能接收开发板回复或日志输出
CAN 模块用 CAN 调试工具发送数据开发板可接收 CAN 数据

五、开发板工程配置与调试​

5.1 基于 STM32CubeMX 生成工程​

  1. 打开 STM32CubeMX，点击 New Project，搜索 STM32F107VCT6 并选择对应芯片；
  2. 按前文《STM32F107VCT6 ETH/CAN/LWIP 配置手册》完成引脚、ETH、CAN、LWIP、串口配置；
  3. 点击 Project Manager，配置：
    • Project Name：自定义（如 STM32F107_ETH_CAN）；
    • Toolchain/IDE：选择 STM32CubeIDE；
    • Project Location：非中文路径；
  4. 点击 GENERATE CODE，生成 STM32CubeIDE 兼容工程。

5.2 STM32CubeIDE 导入工程并调试​

  1. 打开 STM32CubeIDE，点击 File -> Import；
  2. 选择 General -> Existing Projects into Workspace，点击 Next；
  3. 选择 STM32CubeMX 生成的工程文件夹，勾选工程名，点击 Finish；
  4. 调试配置：
    • 右键工程 -> Debug As -> Debug Configurations；
    • 选择 STM32 Cortex-M C/C++ Application，点击 New Launch Configuration；
    • Debugger 标签页：选择 ST-Link (OpenOCD)，确认 JTAG 接口正常；
    • 点击 Debug 进入调试模式。
  5. 日志输出验证：
    • 打开串口调试助手，选择对应串口；
    • 运行程序，串口终端应输出 ETH/CAN/LWIP 初始化日志（如 IP 地址、CAN 波特率等）。

六、常见问题排查​

6.1 调试器连接失败​

  • 检查 JTAG 引脚接线是否正确（VCC、GND、TCK、TMS、TDI、TDO）；
  • 确认开发板供电正常，仿真器驱动已正确安装；
  • 在 STM32CubeIDE 中重新配置调试器，选择正确的 JTAG 频率（如 1MHz 低速尝试）。

6.2 串口无日志输出​

  • 核对 UART 引脚配置（TX/RX 交叉连接）；
  • 检查串口工具波特率、数据位等参数是否与代码配置一致；
  • 确认代码中已实现 printf 重定向（参考前文串口配置章节）。

6.3 以太网无法联网​

  • 检查网线是否连通，路由器 DHCP 是否开启（若用动态 IP）；
  • 确认 ETH 外设配置为 RMII 模式，HSE 时钟已正确配置；
  • 在代码中添加以太网链路状态检测，打印链路是否连接。

6.4 CAN 通信异常​

  • 测量 CAN_H/CAN_L 总线电压（正常为 CAN_H≈3.5V，CAN_L≈1.5V）；
  • 检查 CAN 波特率计算是否正确（APB1 时钟最大 36MHz）；
  • 确认 CAN 模块终端电阻（120Ω）已正确焊接。

总结​

  1. 开发环境配置核心：确保 STM32CubeMX/IDE 版本匹配，固件库与芯片型号兼容；
  2. 硬件连接关键：JTAG 引脚对齐、串口 TX/RX 交叉连接、以太网链路正常；
  3. 调试排查重点：驱动安装、供电稳定性、外设参数（波特率/IP 地址）配置正确性。
