STM32F107VCT6 开发板 ETH/CAN/LWIP 配置详细操作手册
一、文档说明
本文档基于STM32F107VCT6开发板,详细介绍ETH(以太网)、CAN总线外设及LWIP协议栈的配置步骤,包含引脚使能、外设参数配置、LWIP协议栈配置及串口调试日志输出配置,适配STM32CubeMX工具配置流程。
二、环境准备
- 软件环境
- STM32CubeMX (Version 6.9.0及以上)
- MDK-ARM/STM32CubeIDE (编译调试工具)
- ST-Link驱动 (硬件调试器)
- 硬件环境
- STM32F107VCT6开发板
- USB转串口模块 (调试日志输出)
- 网线/CAN总线调试工具 (功能验证)

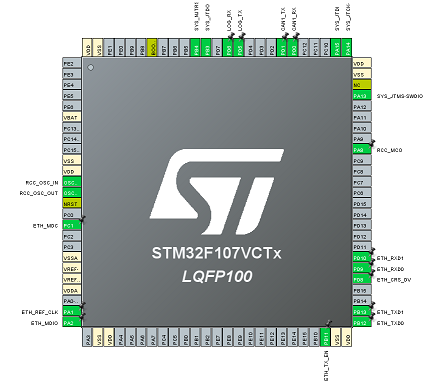

三、引脚使能配置

3.1 配置前提
打开STM32CubeMX,新建工程并选择芯片型号STM32F107VCT6,进入"Pinout & Configuration"页面。
3.2 引脚功能分配
| 引脚 | 功能 | 配置说明 |
|---|---|---|
| PA1 | CAN1_RX | CAN1接收引脚 |
| PA2 | CAN1_TX | CAN1发送引脚 |
| PA0-WKUP | 以太网相关 | 以太网唤醒/状态引脚 |
| PC1 | ETH_MDC | 以太网MAC数据时钟引脚 |
| PC2 | ETH_MDIO | 以太网MAC数据输入输出引脚 |
| PC3 | ETH_TX_CLK | 以太网发送时钟引脚 |
| PB11 | ETH_TX_EN | 以太网发送使能引脚 |
| PB12 | ETH_TXD0 | 以太网发送数据0引脚 |
| PB13 | ETH_TXD1 | 以太网发送数据1引脚 |
| PA7 | ETH_CRS | 以太网载波侦听引脚 |
| PD8 | ETH_RXD0 | 以太网接收数据0引脚 |
| PD9 | ETH_RXD1 | 以太网接收数据1引脚 |
| PD10 | ETH_RX_ER | 以太网接收错误引脚 |
| PD11 | ETH_RX_EN | 以太网接收使能引脚 |
| PD12 | ETH_RX_CLK | 以太网接收时钟引脚 |
| USART1_TX/ | 调试串口 | 根据开发板实际引脚配置 |
| USART1_RX |
3.3 配置步骤
- 在STM32CubeMX的引脚配置界面,找到上述引脚,点击引脚下拉菜单选择对应功能;
- 确保所有引脚未被其他外设占用(若有冲突,优先保留ETH/CAN功能);
- 配置完成后,点击"Configuration"标签进入外设配置页面。
四、ETH外设配置

4.1 基础配置
- 进入"Connectivity" -> "ETH"配置界面;
- 模式选择:选择"RMII"模式(STM32F107推荐使用RMII,减少引脚占用);
- 时钟配置:
- ETH时钟源选择
HSE(高速外部时钟); - 确保HSE时钟频率为8MHz/25MHz(根据开发板晶振配置);
- ETH时钟源选择
- MAC配置:
- 使能"MAC Reception"和"MAC Transmission";
- 帧过滤模式选择"Unicast & Multicast";
- 最大帧长度设置为1518字节(标准以太网帧长度);
- 中断配置:
- 使能ETH全局中断;
- 优先级设置:抢占优先级2,子优先级0(可根据实际需求调整)。
4.2 高级配置
- 使能"Automatic Pad/Strip"(自动填充/剥离帧尾);
- 使能"Automatic CRC Generation"(自动生成CRC校验);
- 禁用"Loopback Mode"(回环模式,仅调试时启用);
- 点击"OK"保存ETH配置。

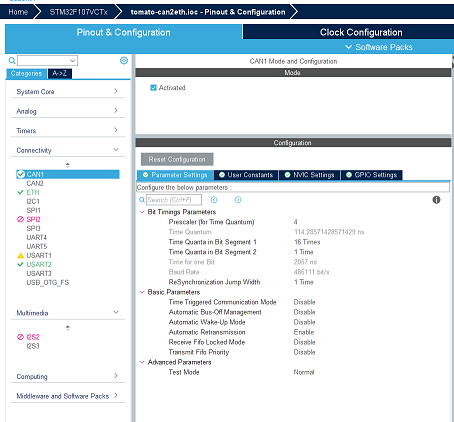

五、CAN外设配置

5.1 CAN1基础配置
- 进入"Connectivity" -> "CAN1"配置界面;
- 模式选择:
- 工作模式选择"Normal"(正常模式,调试时可先选Loopback模式);
- 时间触发通信模式(TTCM):禁用;
- 自动离线管理(ABOM):使能;
- 自动重传(AWUM):使能;
- 波特率配置(关键):
- 假设目标波特率为500Kbps,HSE=8MHz,配置如下:
- 预分频器 (Prescaler):4;
- 同步跳转宽度 (SJW):1TQ;
- BS1:13TQ;
- BS2:2TQ;
- 计算公式:
波特率 = APB1时钟 / (Prescaler * (BS1+BS2+1))(APB1时钟最大36MHz);
- 假设目标波特率为500Kbps,HSE=8MHz,配置如下:
- 过滤器配置:
- 过滤器模式选择"Mask Mode"(掩码模式);
- 过滤器类型选择"32-bit";
- 过滤器分配给CAN1,过滤器编号0;
- 过滤器触发模式:禁用FIFO溢出中断(根据需求调整)。
5.2 CAN中断配置
- 使能CAN1接收FIFO非空中断、发送完成中断;
- 中断优先级:抢占优先级3,子优先级0;
- 点击"OK"保存CAN配置。

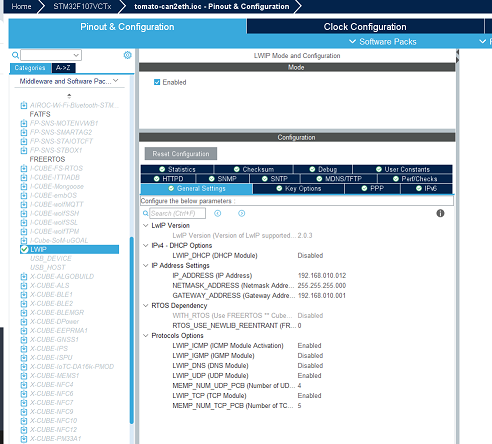

六、LWIP协议栈配置

6.1 启用LWIP
- 进入"Middleware" -> "LWIP"配置界面;
- 勾选"Enable LWIP",选择LWIP版本(推荐V2.1.2);
6.2 核心配置
- IP地址配置:
- 选择"Static IP"(静态IP)或"DHCP"(动态IP);
- 静态IP示例:
- IP地址:192.168.1.100;
- 子网掩码:255.255.255.0;
- 网关:192.168.1.1;
- DNS服务器:8.8.8.8;
- 协议使能:
- 使能TCP、UDP、ICMP(ping功能);
- 使能DHCP客户端(若使用动态IP);
- 禁用IPV6(STM32F107资源有限,优先IPV4);
- 内存配置:
- TCP发送缓冲区:2048字节;
- TCP接收缓冲区:2048字节;
- UDP缓冲区:1024字节;
- 最大TCP连接数:4;
6.3 高级配置
- 使能"LWIP Debug Output"(调试输出);
- 使能"ETH Link Status Check"(以太网链路状态检测);
- 禁用"PPP"(点对点协议,非必需);
- 点击"OK"保存LWIP配置。
七、串口调试日志配置

7.1 串口外设配置
- 进入"Connectivity" -> "USART1"(或开发板实际调试串口);
- 模式选择"Asynchronous"(异步模式);
- 参数配置:
- 波特率:115200;
- 数据位:8;
- 停止位:1;
- 校验位:None;
- 流控:Disabled;
- 使能串口全局中断(优先级:抢占优先级4,子优先级0);
7.2 重定向printf函数
- 在工程中添加串口重定向代码(以MDK为例):
#include "stdio.h"
#include "stm32f1xx_hal.h"
// 重定向fputc函数,支持printf输出到串口
int fputc(int ch, FILE *f)
{
HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, HAL_MAX_DELAY);
return ch;
}
// 禁用半主机模式(必须)
#pragma import(__use_no_semihosting)
struct __FILE
{
int handle;
};
FILE __stdout;
void _sys_exit(int x)
{
x = x;
}
- 在需要输出日志的地方调用
printf函数,示例:
// 初始化完成后输出日志
printf("STM32F107 ETH/CAN/LWIP Config OK!\r\n");
printf("IP Address: 192.168.1.100\r\n");
printf("CAN Baudrate: 500Kbps\r\n");

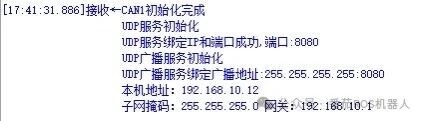

7.3 日志输出验证
- 编译工程并下载到开发板;
- 串口工具(如SecureCRT/串口助手)配置:波特率115200、8N1、无流控;
- 开发板上电后,串口工具应显示配置完成的日志信息。
八、工程生成与编译
- 在STM32CubeMX中点击"Project Manager";
- 配置工程名称、保存路径、工具链(MDK-ARM/STM32CubeIDE);
- 点击"GENERATE CODE"生成工程代码;
- 打开生成的工程,编译并解决可能的依赖错误;
- 下载代码到开发板,验证ETH/CAN/LWIP功能。
九、常见问题排查
- 以太网无法通信:
- 检查RMII引脚配置是否正确;
- 确认HSE时钟是否正常起振;
- 检查LWIP IP地址与网关是否在同一网段;
- CAN通信失败:
- 重新计算CAN波特率参数;
- 检查CAN收发器(如TJA1050)供电是否正常;
- 确认CAN总线终端电阻(120Ω)是否焊接;
- 串口无日志输出:
- 检查串口引脚配置是否正确;
- 确认printf重定向代码是否添加;
- 检查串口工具参数是否匹配。
总结
- STM32F107VCT6配置核心:ETH选RMII模式、CAN波特率需精准计算、LWIP优先配置静态IP;
- 引脚配置需避免冲突,优先保障ETH/CAN核心引脚功能;
- 串口日志重定向是调试关键,需禁用半主机模式并正确实现fputc函数。
